ZF系列真空负压站概述：

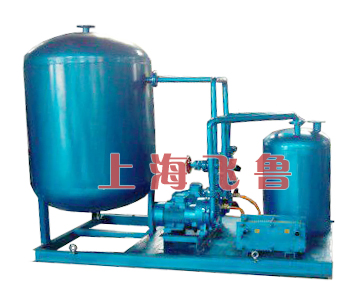

ZF系列真空负压站（又名真空发生装置、真空负压站等）是以一台或二台2BV型水环式真空泵作为真空获得设备，以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下，该系统比直接使用真空泵大大节约了能源，并有效提高了真空泵的使用寿命。
该设备可以为国内各类大中型医院提供医用气体中心站的真空源，并广泛应用于化工、医药行业的真空站，轻工行业的装罐系统，汽车行业橡塑工程零件的负压成型，煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V－EPC)的真空源等。

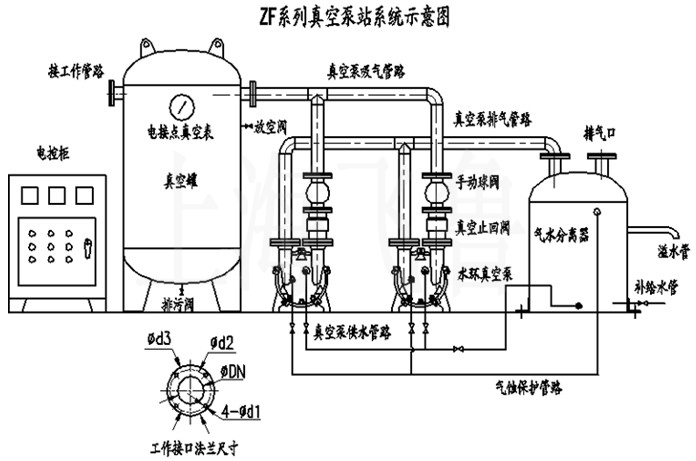

ZF系列真空负压站工作原理：
1、两台真空泵
首先设定真空系统的上下限值（比如上限值设定为－0.08MPa，下限值设定为－0.06MPa），启动系统后，其中一台真空泵开始工作，直到真空罐内真空度达到上限值－0.08MPa，此时真空泵自动停止运行，真空罐内真空由真空止回阀自动截止，如因工作需求真空罐内真空度降至低于下限值－0.06MPa时，另一台真空泵自动启动，直到真空罐内真空度抽到上限值－0.08MPa为止，如此循环反复自动运行，使真空罐内真空度始终保持在上、下限值之间。 如因工作需求气量较大，真空罐内真空度低于下限值超过一定时间，而单台真空泵不能将罐内真空度抽至下限以上时，另一台真空泵将自动启动，直至超过上限。
两台真空泵也可切换为手动启动、停止。
2、一台真空泵
首先设定真空系统的上下限值（比如上限值设定为－0.08MPa，下限值设定为－0.06MPa），启动系统后，真空泵抽到上限自动�；低痴婵斩鹊陀谙孪拮远�。真空泵也可手动启动、停止。
ZF系列真空负压站性能特点：
该装置自第一次启动后，全部运行过程可以实现全自动控制。其工作过程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动范围可根据用户要求进行调整。若出现真空度低于调定值时，报警器将发出警告。
该装置在无人操作情况下对系统进行自动控制，在停电时可自动封闭真空系统。
该装置配备一台气水分离器，从而可以节约水源并减少环境污染。
该装置的真空罐可根据现场设计为卧式及立式结构，安装更为灵活。
| 型号 |
真空罐容积
m3 |
推荐真空泵
（水环真空泵） |
真空度波动范围
MPa |
极限真空度
MPa
|
接口法兰尺寸 |
| DN |
d3 |
d2 |
n |
d1 |
| ZF－0.3 |
0.3 |
2BV2060×2台 |
0~-0.09 |
-0.097 |
40 |
100 |
80 |
4 |
9 |
| SK-0.4×2台 |
0~-0.08 |
-0.089 |
| ZF－0.5 |
0.5 |
2BV2061×2台 |
0~-0.09 |
-0.097 |
50 |
110 |
90 |
4 |
9 |
| SK-0.8×2台 |
0~-0.08 |
-0.089 |
| ZF－1 |
1 |
2BV2070×2台 |
0~-0.09 |
-0.097 |
80 |
145 |
125 |
4 |
9 |
| SK-1.5×2台 |
0~-0.08 |
-0.093 |
| ZF－1.5 |
1.5 |
2BV2071×2台 |
0~-0.09 |
-0.097 |
80 |
145 |
125 |
4 |
9 |
| SK-1.5×2台 |
0~-0.08 |
-0.093 |
| ZF－2 |
2 |
2BV5110×2台 |
0~-0.09 |
-0.097 |
80 |
145 |
125 |
4 |
9 |
| SK-3×2台 |
0~-0.08 |
-0.093 |
| ZF－3 |
3 |
2BV5111×2台 |
0~-0.09 |
-0.097 |
100 |
165 |
145 |
4 |
12 |
| SK-3×2台 |
0~-0.08 |
-0.093 |
| ZF－5 |
5 |
2BV5121×2台 |
0~-0.09 |
-0.097 |
100 |
165 |
145 |
4 |
12 |
| SK-6×2台 |
0~-0.08 |
-0.093 |
注：以上型号真空泵为推荐产品，也可根据实际情况选择合适抽速的真空泵型号。
以上型号为我公司标准系列产品，也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。
真空罐可根据现场用户需求设计为卧式或立式结构，请在订货时注明。
