SK直联型水环式真空泵

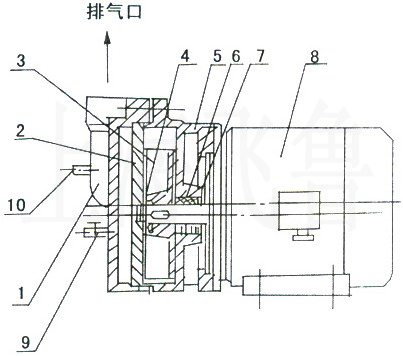

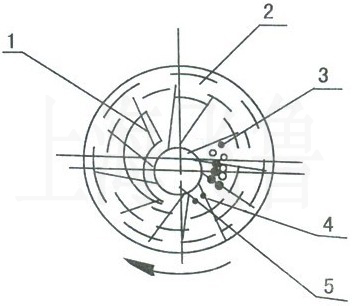

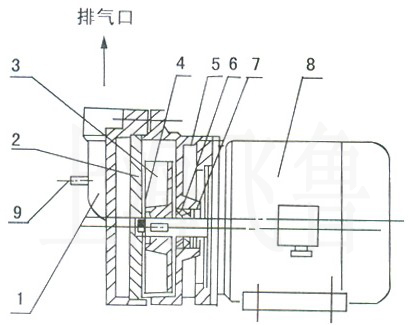

图(一):SK型直联水环式真空泵工作原理图 1、吸气口2、水环3、排气阀4、排气口5、叶轮	SK-0.15结构图 1、泵盖2、圆盘3、叶轮4、紧固螺栓5、泵体6、填料密封 7、档圈8、电机9、进水嘴

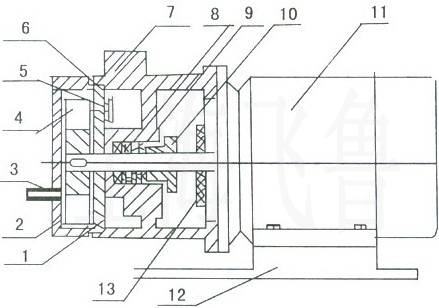

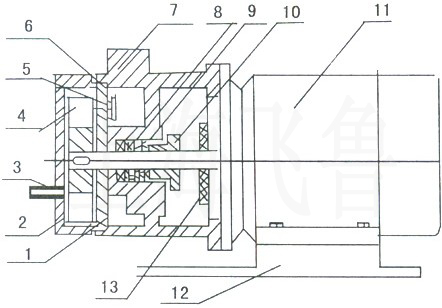

SK-0.4/0.8结构图 1、圆盘2、泵盖3、进水管4、叶轮5、橡胶球6、挡板7、泵体 8、封液环9、填料10、填料压盖11、电机12、底盘13、挡水圈	SK-1.5B结构图 1、泵盖2、圆盘3、叶轮4、紧固螺栓5、泵体6、机械密封7、档圈 8、电机9、真空调节阀10、进水嘴

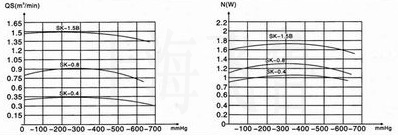

五、SK直联型水环式真空泵的性能曲线图：

六、SK直联型水环式真空泵汽水分离器及安装说明：

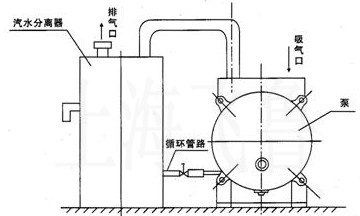

图（三）SK直联型水环式真空泵汽水分离器及安装说明图
（1）用胶管或塑料管将水咀（见图二中12）与自来水连接进行供水，并在此供水管路上安装水阀调节水量。（供水量的大小对其性能有直接的影响）
（2）真空泵用来作水泵引水用时，应将吸气口联接在水泵的排水口与管路阀门之间。
（3）从电机端看泵为逆时针旋转。（左边为吸气口，右边为排气）。SK-1.5B为顺时针旋转。

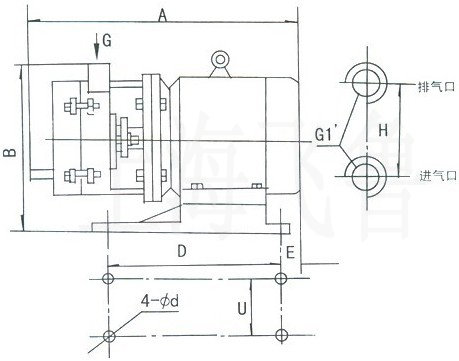

（4）真空泵吸气管道不可有漏气现象，其地基尺寸以安装图或以实物测量进行安装。
（5）若安装汽水分离器，可参看图（三）。

七、SK直联型水环式真空泵设备安装：
泵安装前，转动电机风扇叶片，以证实是否有卡住现象(泵运到安装地点时包装损坏或存放受潮，以及泵在出厂后八个月再行安装者，应在安装前安部拆开检查清理)。在供水管路上须安有阀门，以便调整供水量，供水压力宜在0.1MPa左右。

八、SK直联型水环式真空泵起动及停车：

（1）起动：
经过长期停车的泵在开动以前，必须用手转动联轴器数周，以便证实没有卡住或损伤现象。
1．关闭进气管上的闸阀。
2．如果排气管上装有闸阀也应将其关闭。
3．向填料函和气水分离器内注水。
4．当气水分离器往外溢水时，开动电动机。
5．全开由气水分离器向泵给水管路上的球形阀。
6．打开排气管上的闸阀。
7．打开进气管上的闸阀。
8．用球形阀调整由气水分离器向泵送水的水量，以便在所要求的技术条件下下运转，使功率功耗最小。
9．调整由进水管向气水分离器的送水量，以便用最小的水量消耗，保证泵所要求的技术规范。
10.调整向填料函的送水量，以便用最小的水量消耗保证填料函的密封性，真空泵在极限真空度下工作时，由于泵内产生
物理作用而产生爆炸声，但功率消耗量并不增大。
随着功率消耗的提高而产生的爆炸声，表示泵发生了毛病，此时泵应停车。

（2）停车，车按以顺序：
1．关闭进气管上的闸阀。
2．关闭排气管上闸阀。
3．关闭电动机。
4．停止向填料、气水分离器内注水。
5．当气不分离器溢水管停止向外溢水后，关闭向泵注水管路。
6．上紧球形阀。
7．如泵停车时，必须拧开泵及气水分离器上的管堵把水放净。

九、SK直联型水环式真空泵维护：

1．应定期的压紧填料，如填料因磨损而不能保证所需要的密封性时，应换新填料，填料不能压的过紧，正常压紧的填料允许水成滴漏出，其量不得太多，应用油浸的石棉绳作填料。
2．经常检查滚球轴承的工作和润滑情况。
3．正常工作的滚动轴承，其温度比周围温度高15℃~20℃，最高不允许超过55℃~60℃，正常工作的轴承每年应装油3~4次。每年至少清洗轴承一次，并将润滑油全部更换。

十、SK直联型水环式真空泵的拆卸与装配：

1.SK直联型水环式真空泵拆卸:
拆卸前将泵中水放出，如密封垫损坏，需要更换同样厚度的密封垫。
(1)松开泵盖与泵体间的紧团螺丝；
(2)取下泵盖及圆盘；
(3)松开叶轮紧固螺丝；
(4)取出叶轮；
(5)取下平键；
(6)松开泵体与电机法兰紧固螺丝；
(7)取下泵体；
(8)取出孔用挡圈；
(9)取出油封。

2.SK直联型水环式真空泵装配
(1)装配前应将另件清理干净，所有配合面，接触面及螺纹处擦净涂以润滑油。装配顺序与拆卸顺序相反。
(2)装配时应保证圆盘与叶轮间的间隙.
